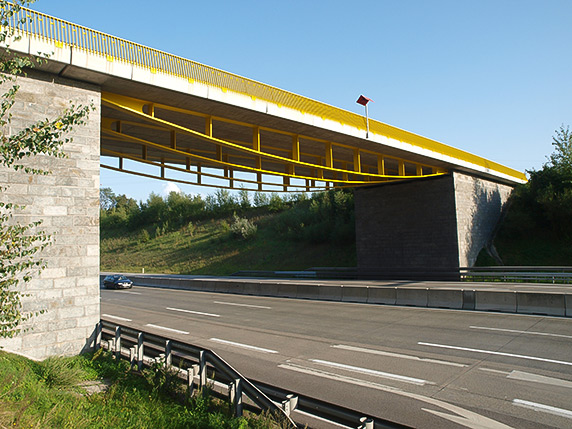

Überführung der B309 Eisenbundesstraße über die A1

Überführung der B309 Eisenbundesstraße

Straßenbrücke

Auftrag:

Entwurf, Generelles Projekt, Leistungsverzeichnis,
Detailplanung

Planungszeitraum:

2005-2007

Ort:

A1 Westautobahn bei Enns

Land:

Österreich

Bauherr:

ASFINAG

Stützweite:

37,00 m

Gesamtbreite:

15,17 m

Grundriss:

gerader Überbau

Überbau:

Stahlbetonplatte in Verbund mit 4 Unterspannungen aus Stahlblech

Gründung:

Flachgründung, Adaptierung der bestehenden Widerlager

Herstellung:

Überbau mit Fertigteilen aus unterspannten Stahlbeton- gurten und Ergänzung durch Ortbetonquerträger und -fahrbahnplatte.

Besonderheiten:

Fertigteile mit Unterspannungen aus "liegenden" Blechen (Breitflachstahl) für Gurte und Steher. Weitest mögliche Reduktion der Ansichtsfläche, größte Transparenz. Trotzdem hohe Quersteifigkeit.

Bauausführung:

Februar 2007 - November 2007


^
