Aussichtsbrücke Pottenstein "Skywalk"

Fußgängerbrücke

Auftrag:

Entwurf, Detailplanung

Planungszeitraum:

2015 - 2016

Ort:

Pottenstein, Fränkische Schweiz

Land:

Deutschland

Bauherr:

Josef Wiegand Holding GmbH

Stützweiten:

13,00 m + 100,00 m + 15,50 m

Gesamtstützweite:

128,50 m

Nutzbare Breite:

1,80 m, an einem Ende Verbreiterung auf 3,60 m

Grundriss:

Gerade

Gradiente:

Kreisbogen, max. Steigung 6 %

Überbau:

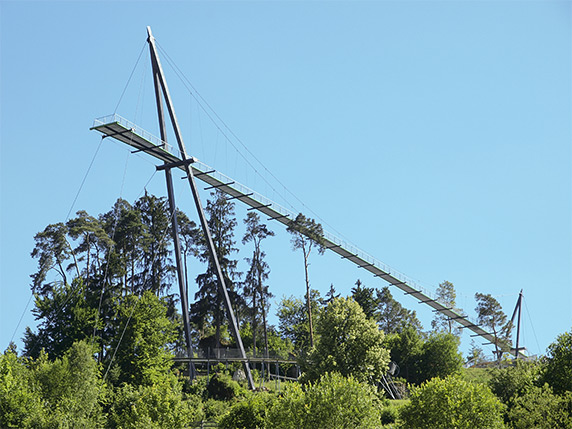

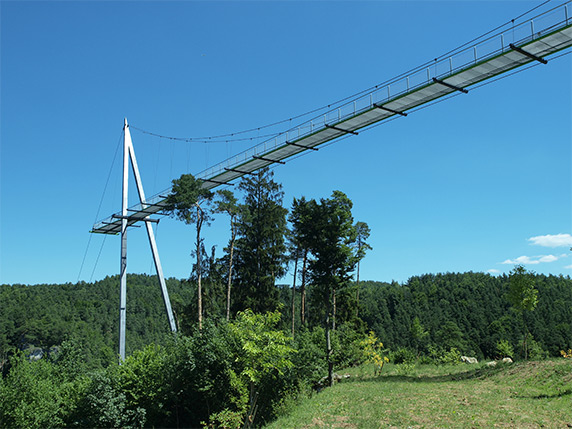

Hängebrücke mit zwei geneigten A-Pylonen ungleicher Höhe.

Gründung:

Flachgründung der Pylone, Verankerung der Rückspannseile in Blockfundamenten mit Litzenankern.

Herstellung:

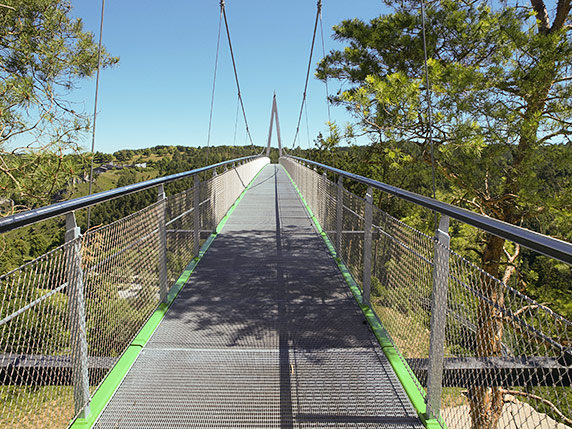

An die eingezogenen Tragseile wurden vorgefertigte Überbauabschnitte aus Stahl, einschließlich der Geländer, gehängt.

Besonderheiten:

Bei der Hängebrücke mit zwei Kragarmen fehlen feste Widerlager vollständig. Besonders leichte und transparente Konstruktion. Stellung, Höhe und Neigung der Pylone wurden durch Topographie und Systemoptimierung bestimmt. Spannendes Gesamtbild.

Auszeichnung:

Auszeichnung in der Kategorie "Hervorragende Einzelingenieurleistungen" und Nominierung zum Staatspreis Consulting 2019

Bauausführung:

Mai 2017 – Juli 2018
